| 型号 | 简要区别 |
| RW109B2Ex系列 | |
| RW109B2EBV5 | RS485接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica 供电5V 黑色壳体 |
| RW109B2EBV24 | RS485接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica 供电7-26V 黑色壳体 |
| RW109B2ETV5 | TTL232接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica 供电5V 黑色壳体 |
| RW109B2ETV24 | TTL232接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica 供电7-26V 黑色壳体 |
| RW109W2Ex系列 | |
| RW109W2EBV5 | RS485接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica 供电5V 白色壳体 |
| RW109W2EBV24 | RS485接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica 供电7-26V 白色壳体 |
| RW109W2ETV5 | TTL232接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica 供电5V 白色壳体 |
| RW109W2ETV24 | TTL232接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica 供电7-26V 白色壳体 |
>>产品描述
- 全新一代读卡器，内嵌32位ARM处理器
- 超小壳体外观，约长67mm x 宽53mm x 高20mm

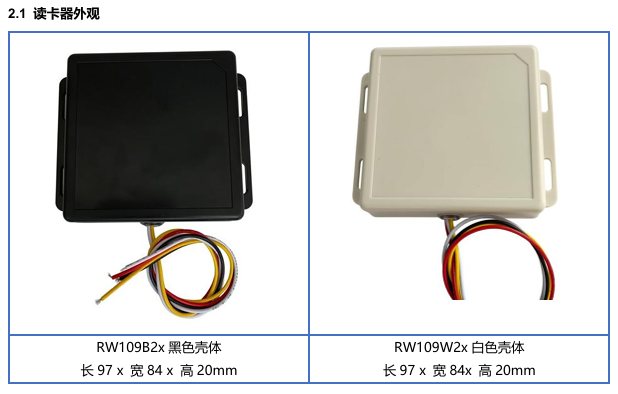

- 壳体白色或者黑色可选
- 供电可选7-26V,可实现长距离供电,适合读卡器距离控制板比较远的情况
- RS485可适用于各类工控产品
- 采用NXP高度集成读写卡芯片射频基站，性能更优，更稳定
- 符合ISO14443 TYPE A / MIFARE 标准 / ISO14443B / ISO15693
- 可支持IC卡(与型号有关)：
- ISO14443A: Mifare 1K/4K，FM11RF08，Ultralight, Ntag203, Nta213, Ntag215, Ntag216, 符合 T=CL 协议的CPU
- 卡(ISO14443A)，FM1208, etc
- ISO14443B: TYPE B CPU卡，SRIX4K，二代证UID
- ISO15693: I Code SL2, Tag it
- 其他协议: Felica
- 及其兼容卡片
- 内嵌蜂鸣器
- 自带看门狗，防止死机
- 用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作
- 上电默认自动寻卡，有卡靠近，绿色指示灯点亮，但是不会主动输出卡号，如有此需求，请联系圆志索取新的固件版本
- 为了便于开发者的应用，我们提供了安卓, linux, java, javascript, VC, VB, C++ Builder, DELPHI, Power Builder, C#, VB.NET, CVI的例子程序，开发者可以通过例子程序快速地开展开发工作
- 随机提供PC-DEMO软件，进一步方便用户对读写器进行进一步开发与测试

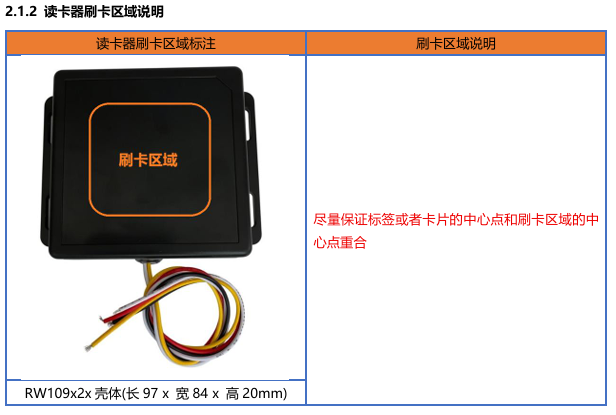

- 读写卡器典型读写距离20-70mm，与卡片类型大小有关

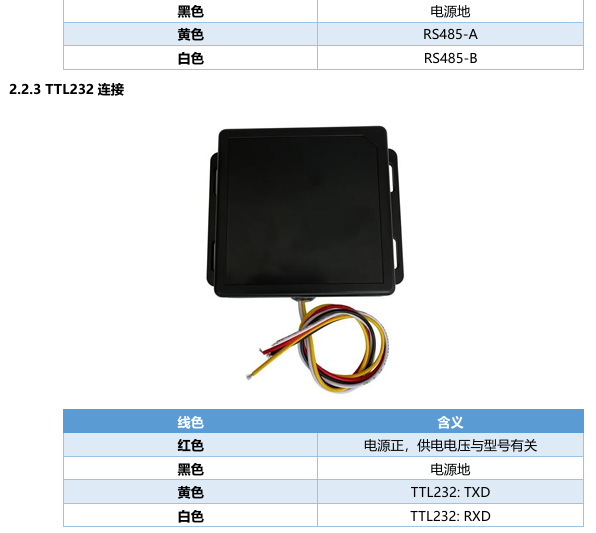

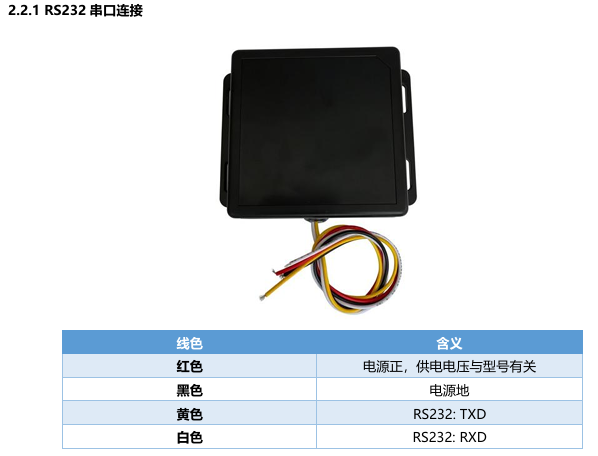

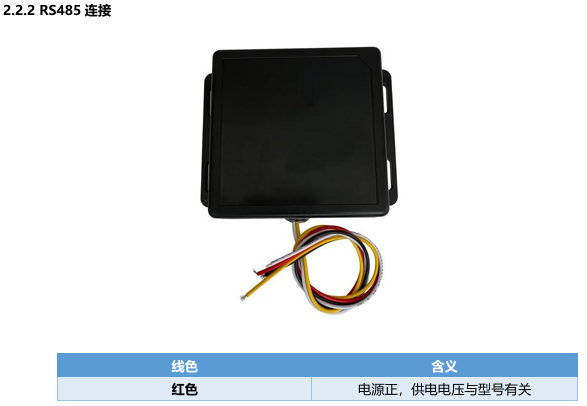

- 读写卡器RS485 / RS232 / TTL232接口可选
- 波特率可选：19200
- 基于读卡器的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变硬件
- 丰富、完善的接口函数，可方便地应用于交通一卡通读写器，桌面发卡器，门禁考勤读写卡器、汽车电子感应锁配套等智能卡管理应用系统
>>读卡器描述
>>主要技术指标
- 读写距离:20~70mm,与卡片类型大小有关
- 电源：DC5V或者DC7-26V可选
- 读卡平均电流：约5V/120 mA
- 工作温度：-25℃～+70℃

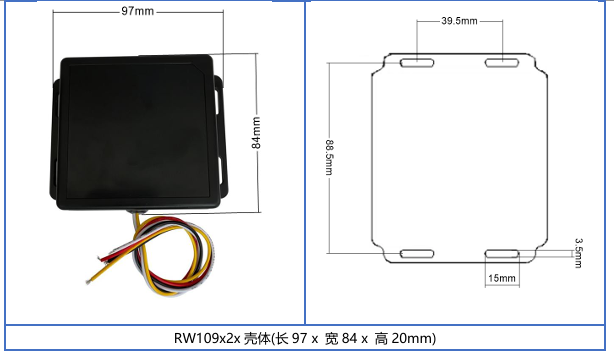

- 尺寸97mm*84mm*20mm
>>型号间主要区别
| 型号 | 主要区别 | 支持卡片类型 |
| RW109B2Ex系列 | 支持ISO14443A+ISO15693 黑色壳体 | |
| RW109B2EBV5 | RS485接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica DC5V供电，黑色壳体 | ISO14443A: Mifare S50,S70,FM11RF08,FM1204,FM1208, ,Ultralight,Ntag203,213, 215,216 ISO14443B: TYPE B CPU卡，SRIX4K，二代证UID ISO15693: I Code Tag it Felica 及其兼容卡 |
| RW109B2EBV24 | RS485接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica DC7-24V供电，黑色壳体 | ISO14443A: Mifare S50,S70,FM11RF08,FM1204,FM1208, ,Ultralight,Ntag203,213, 215,216 ISO14443B: TYPE B CPU卡，SRIX4K，二代证UID ISO15693: I Code Tag it Felica 及其兼容卡 |
| RW109B2ETV5 | TTL232接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica DC5V供电，黑色壳体 | ISO14443A: Mifare S50,S70,FM11RF08,FM1204,FM1208, ,Ultralight,Ntag203,213, 215,216 ISO14443B: TYPE B CPU卡，SRIX4K，二代证UID ISO15693: I Code Tag it Felica 及其兼容卡 |
| RW109B2ETV24 | TTL232接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica DC7-24V供电，黑色壳体 | ISO14443A: Mifare S50,S70,FM11RF08,FM1204,FM1208, ,Ultralight,Ntag203,213, 215,216 ISO14443B: TYPE B CPU卡，SRIX4K，二代证UID ISO15693: I Code Tag it Felica 及其兼容卡 |
| RW109W2Ex系列 | 支持ISO14443A+ISO15693 白色壳体 | |
| RW109W2EBV5 | RS485接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica DC5V供电，白色壳体 | ISO14443A: Mifare S50,S70,FM11RF08,FM1204,FM1208, ,Ultralight,Ntag203,213, 215,216 ISO14443B: TYPE B CPU卡，SRIX4K，二代证UID ISO15693: I Code Tag it Felica 及其兼容卡 |
| RW109W2EBV24 | RS485接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica DC7-24V供电，白色壳体 | ISO14443A: Mifare S50,S70,FM11RF08,FM1204,FM1208, ,Ultralight,Ntag203,213, 215,216 ISO14443B: TYPE B CPU卡，SRIX4K，二代证UID ISO15693: I Code Tag it Felica 及其兼容卡 |
| RW109W2ETV5 | TTL232接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica DC5V供电，白色壳体 | ISO14443A: Mifare S50,S70,FM11RF08,FM1204,FM1208, ,Ultralight,Ntag203,213, 215,216 ISO14443B: TYPE B CPU卡，SRIX4K，二代证UID ISO15693: I Code Tag it Felica 及其兼容卡 |
| RW109W2ETV24 | RS485接口 ISO14443A+Mifare +ISO14443B +ISO15693+Felica DC7-24V供电，白色壳体 | ISO14443A: Mifare S50,S70,FM11RF08,FM1204,FM1208, ,Ultralight,Ntag203,213, 215,216 ISO14443B: TYPE B CPU卡，SRIX4K，二代证UID ISO15693: I Code Tag it Felica 及其兼容卡 |
