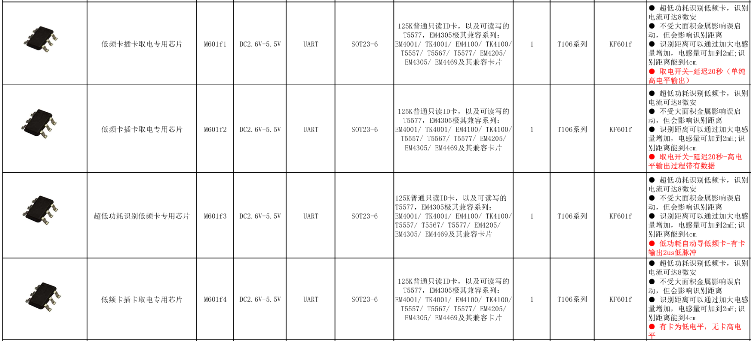

| 型号 | 简要区别 |

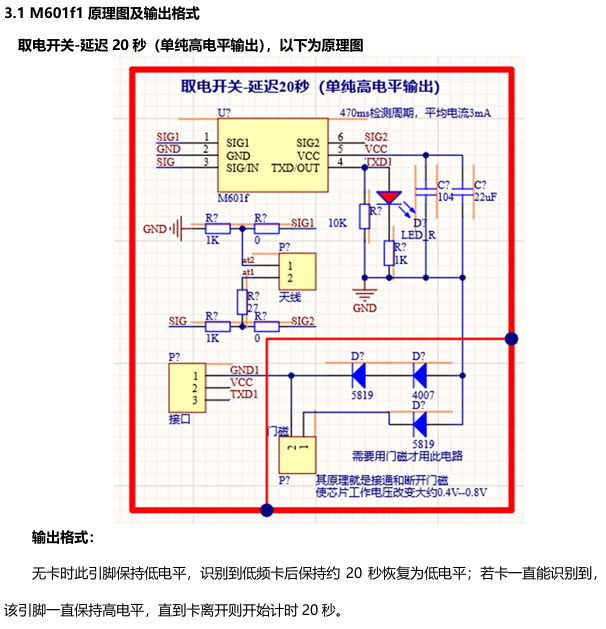

| M601f1 | 取电开关，延迟20秒（单纯高电平输出） |

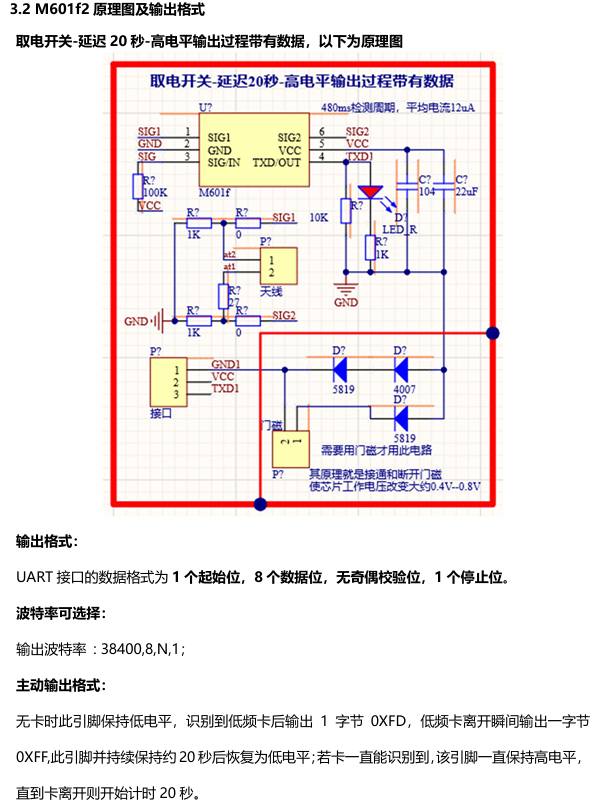

| M601f2 | 取电开关，延时20秒，高电平输出，输出过程带数据 |

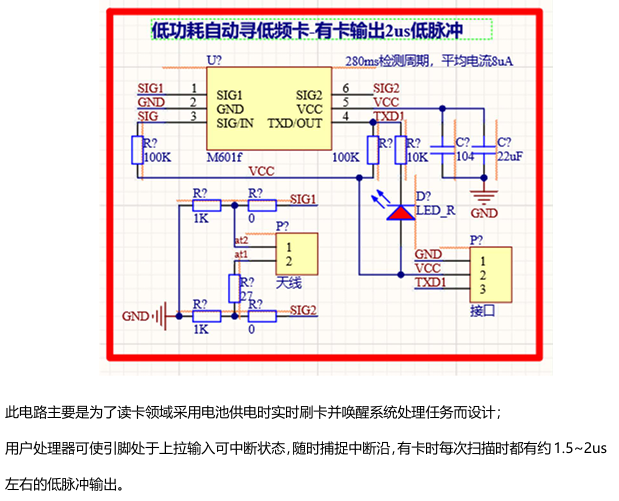

| M601f3 | 取电开关，有卡输出2us低脉冲 |

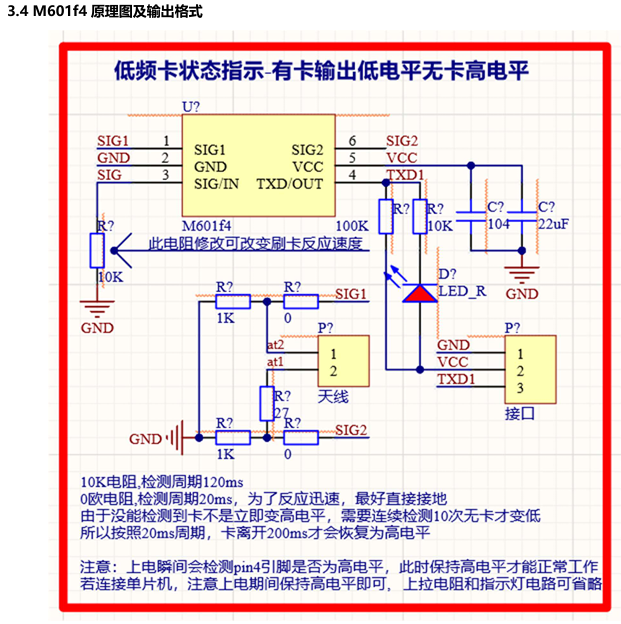

| M601f4 | 取电开关，有卡为低电平，无卡高电平 |
>>产品描述
- 支持125K各类低频卡，普通只读ID卡和可读写的T5577，EM4305类： EM4001/TK4001/EM4100/TK4100/T5557/T5567/T5577/EM4205/EM4305/EM4469 及其兼容卡片
- 超低价格，特别酒店插卡取电类应用；低功耗自动寻卡
- 超低功耗识别低频卡，识别电流可达8微安
- 不受大面积金属影响误启动，但会影响识别距离

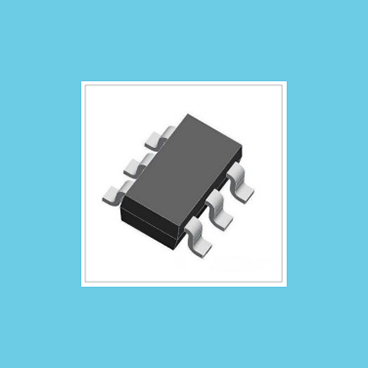

- SOT23-6封装，超小体积，适用于对空间要求严格的地方
- 无需外接晶振，进一步减小外围器件数量
- 配以专用的M601f评估板，可实现用户应用快速开发，以达到短时间进入市场的目的

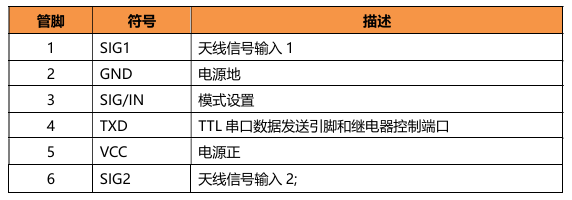

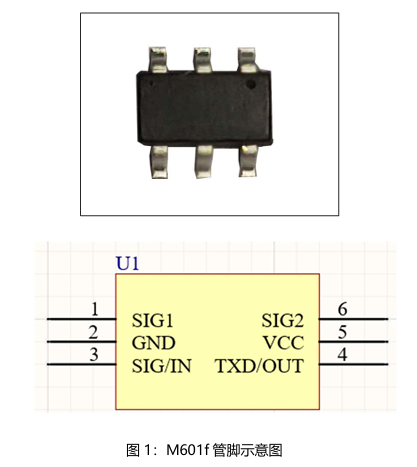

>>芯片简介
>>应用原理图参考
参考原理图
>>主要技术指标
- 读写距离:12-40mm（与匹配器件有关）
- 通讯方式：UART接口
- 电源：DC2.6-5.5V
- 读卡电流：约8-2000uA
- 工作温度-20℃～+85℃
- 封装尺寸：SOT23-6(60mil）
>>型号间主要区别
| 型号 | 主要区别 | 支持卡片类型 |
| M601f1 | 取电开关，延迟20秒（单纯高电平输出） | EM4001/ TK4001/ EM4100/ TK4100/ T5557/ T5567/ T5577/ EM4205/ EM4305/ EM4469 及其兼容卡片 |
| M601f2 | 取电开关，延时20秒，高电平输出，输出过程带数据 | EM4001/ TK4001/ EM4100/ TK4100/ T5557/ T5567/ T5577/ EM4205/ EM4305/ EM4469 及其兼容卡片 |
| M601f3 | 取电开关，有卡输出2us低脉冲 | EM4001/ TK4001/ EM4100/ TK4100/ T5557/ T5567/ T5577/ EM4205/ EM4305/ EM4469 及其兼容卡片 |
| M601f4 | 取电开关，有卡为低电平，无卡高电平 | EM4001/ TK4001/ EM4100/ TK4100/ T5557/ T5567/ T5577/ EM4205/ EM4305/ EM4469 及其兼容卡片 |
>>相关资料下载
