型号简要区别

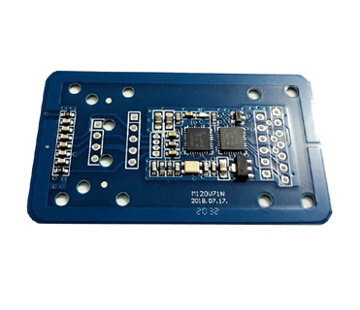

M120Bx
IIC接口

>>产品描述

  • V71 IIC版本为即将停产型号,新用户请选择其他兼容模块
  • 采用NXP高度集成读写卡芯片射频基站
  • 符合ISO14443 TYPE A标准/Mifare标准
  • 用户不必关心射频基站的复杂控制方法,只需通过简单的命令集可以实现对卡的完全操作
  •  天线一体尺寸63X35mm
  • 可提供C51函数例程及windows操作系统下的例程函数库供二次开发
  • 通讯协议:IIC可选,适合于嵌入式系统开发
  • 自带看门狗
  • 完备的测试,开发板:配以KF903/KF904可立即应用51核等通用单片机进行模块软件开发
  • 基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路
  • 广泛应用于非接触智能水、电、气三表、交通一卡通读写器,充电桩,桌面发卡器,门禁考勤读写卡器,汽车电子感应锁配套,办公商场/洗浴中心储物箱的安全控制,各种防伪系统及生产过程控制

>>配套天线(天线分体时可选)

型号
外形尺寸
读卡距离(与卡片有关>

>>主要技术指标

  • 读写距离:40~60mm(采用标准M1卡测试)
  • 电源:DC3.3V/DC5V
  • 标准小功率模块:读卡平均电流:3.3V/35 mA(采用大功率模块:读卡平均电流3.3V/90mA)
  • 工作温度:-10℃~+70℃
  • 天线一体尺寸:63X35mm
  • 输出接口针间距2.54mm

>>型号间主要区别

型号主要区别支持卡片类型
M120B
IIC接口 DC3.3V 小功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight,
Ntag203,Ntag213,215,216,
DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡
M120BB
IIC接口 DC3.3V 大功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight,
Ntag203,Ntag213,215,216,
DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡
M120BV5
IIC接口 DC5V 小功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight,
Ntag203,Ntag213,215,216,
DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡
M120BV5B
IIC接口 DC5V 大功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight,
Ntag203,Ntag213,215,216,
DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡

>>相关资料下载
