 M209x HF Reader
  • Nxp Reader IC
  • Support ISO14443A/B ISO15693 ISO7816
  • RS232/USB Interface
  • Support most of the 13.56MHz cards
 M5xx SAM/SIM Reader
  • Support ISO7816
  • Support PSAM/ESAM/ISAM 9600/38400/115200
  • Support 2/4/6 SAM modules
  • Support T=0/T=1 SAM modules
 RW163XX/RW202XX/RW210XX/RW208XX/RW301x... 125K/13.56M/2.4g READERS
RFID Modules
        RFIDModules
       More antennas
UP to 16pcs one board

 Tags


型号简要区别
M137AA-x
RS232接口 x表示天线个数
M137AC-x
USB虚拟串口 x表示天线个数
M137AT-x
TTL232接口 x表示天线个数

>>产品描述

  • 采用NXP高度集成读写卡芯片射频基站
  • 符合ISO14443 TYPE A/Mifare标准
  • 支持Mifare One S50,S70, FM11RF08及其兼容卡片

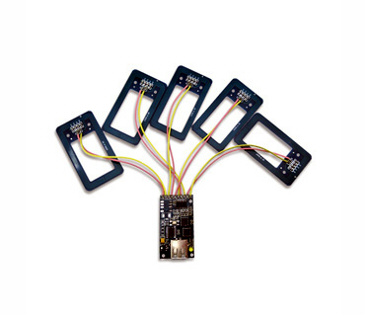

  • 最多可同时支持5个天线,在某些特定场合下可大大降低用户成本
  • 用户不必关心射频基站的复杂控制方法,只需通过简单的命令集可以实现对卡的完全操作
  •  核心模块超小尺寸,尺寸50X28mm
  • 通讯协议:RS232/UART/USB适用于PC机或ARM处理器
  • 与PC机连接时可以通过发送底层指令进行相应操作,也可以通过上位机软件调用圆志DLL动态库进行相应操作
  • 配备完善的开发例程,更适合客户在短时间内完成相应开开发任务
  • 自带看门狗
  • 基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路
  • 广泛应用于非接触智能水、电、气三表、交通一卡通读写器,充电桩,桌面发卡器,门禁考勤读写卡器,汽车电子感应锁配套,办公商场/洗浴中心储物箱的安全控制,各种防伪系统及生产过程控制

>>配套天线(天线分体时可选)

型号外形尺寸读卡距离(与卡片有关)
T186
直径31mm
20~30mm
T120
63X35mm
30~40mm
T168
37X20mm
20~30mm
T168V2
35X20mm
20~30mm

>>主要技术指标

  • 读写距离:20~40mm(采用标准M1卡测试,与天线有关)
  • 电源:DC5V
  • 接口:RS232/TTL232/USB
  • 读卡电流:5V/100mA
  • 工作温度:-10℃~+70℃
  • 尺寸:50X28mm

>>型号间主要区别

型号主要区别支持卡片类型
M137AA-x
RS232接口 DC5V x取值1-5天线
Mifare One S50,S70, FM11RF08及其兼容卡片
M137AC-x
USB接口 DC5V x取值1-5天线
Mifare One S50,S70, FM11RF08及其兼容卡片
M137AT-x
UART接口 DC5V x取值1-5天线
Mifare One S50,S70, FM11RF08及其兼容卡片

>>相关资料下载
