BZ536Bx
支持2个小卡座
BZ536Cx
支持2个小卡座和1个大卡座
BZ536Dx
支持4个小卡座

>>产品描述

  • 支持ISO7816标准
  • 该ASIC芯片支持SAM9600,SAM38400,最高SAM115200卡
  • 支持T=0,T=1协议
  • 封装形式为TSSOP20
  • 用户不必关心SAM卡的复杂控制方法,只需通过简单的命令集可以实现对卡的完全操作
  • 可提供C51函数例程,安卓及windows操作系统下的例程函数库供二次开发
  • 通讯协议:IIC/UART/USB可选,适合于嵌入式系统开发
  • 自带看门狗
  • 完备的测试DEMO
  • 广泛应用于非接触智能水、电、气三表、交通一卡通读写器,充电桩,桌面发卡器,门禁考勤读写卡器,汽车电子感应锁配套,办公商场/洗浴中心储物箱的安全控制,各种防伪系统及生产过程控制等的密钥认证

>>功能描述

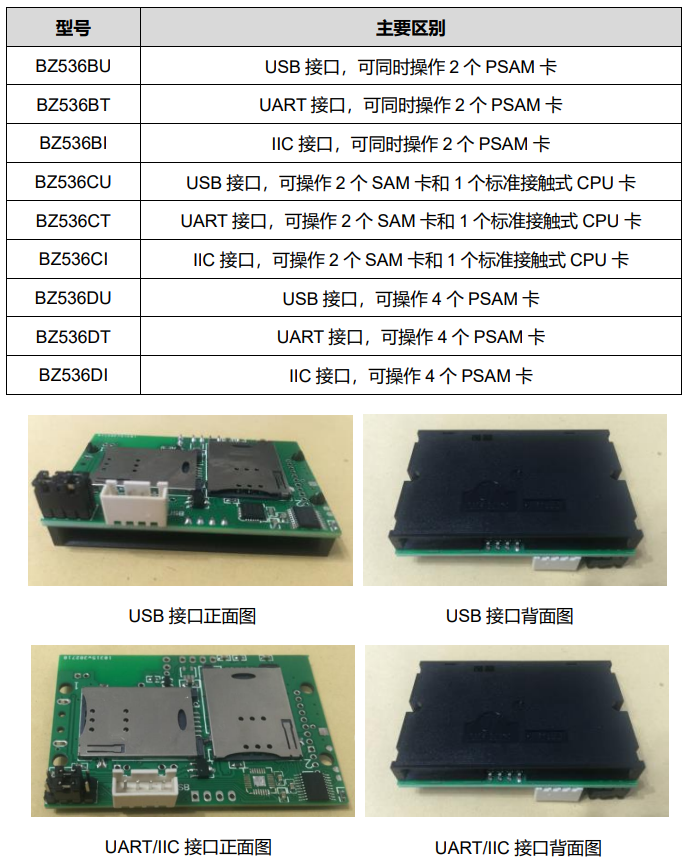

BZ536x SAM/SIM卡模块型号区别

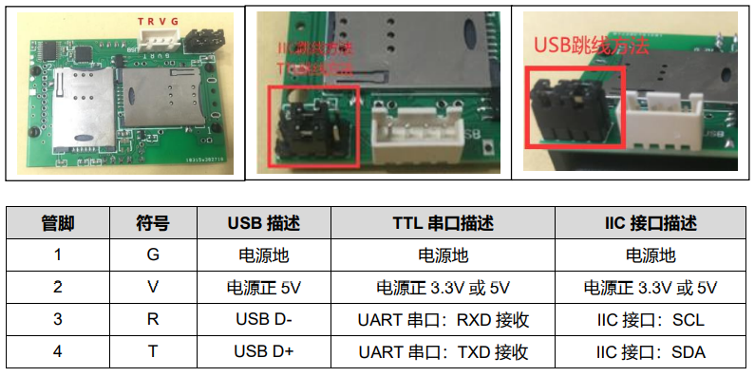

BZ536x SAM/SIM卡模块管脚定义


>>主要技术指标

  • 最多可同时操作4个SAM卡
  • 电源:DC5V
  • 读卡平均电流:20mA
  • 工作温度:-20℃~+70℃

>>型号间主要区别

型号主要区别支持卡片类型
BZ536Bx系列
支持2个小卡座

BZ536BU
USB接口 支持2个小SAM卡座
SAM9600,SAM38400,SAM115200 T=0/T=1卡片
BZ536BT
UART接口 支持2个小SAM卡座
SAM9600,SAM38400,SAM115200 T=0/T=1卡片
BZ536BI
IIC接口 支持2个小SAM卡座
SAM9600,SAM38400,SAM115200 T=0/T=1卡片
BZ536Cx系列
支持2个小卡座+1个大卡座

BZ536CU
USB接口 支持2个小卡座和1个大卡座
SAM9600,SAM38400,SAM115200,ISO7816-4 CPU卡
T=0/T=1卡片

BZ536CT
UART接口 支持2个小卡座和1个大卡座
SAM9600,SAM38400,SAM115200,ISO7816-4 CPU卡
T=0/T=1卡片

BZ536CI
IIC接口 支持2个小卡座和1个大卡座
SAM9600,SAM38400,SAM115200,ISO7816-4 CPU卡
T=0/T=1卡片

BZ536Dx系列
支持4个小卡座

BZ536DU
USB接口 支持4个小SAM卡座
SAM9600,SAM38400,SAM115200 T=0/T=1卡片
BZ536DT
UART接口 支持4个小SAM卡座
SAM9600,SAM38400,SAM115200 T=0/T=1卡片
BZ536DI
IIC接口 支持4个小SAM卡座
SAM9600,SAM38400,SAM115200 T=0/T=1卡片
