| 系列 | 简要区别 |
| M104BPCSx-5017 | UART被动输出模块，ISO14443-A/Mifare，无自动寻卡功能，8位数据格式 |
| M104GPCSx-5017 | UART被动输出模块，ISO14443-A/Mifare，有自动寻卡功能，8位数据格式 |
| M104Bx-5017 | UART被动输出模块，ISO14443-A/Mifare，有自动寻卡功能，9位数据格式 |
| M104FPCSx-5017 | UART被动输出模块，ISO14443-A/Mifare/二代证，无自动寻卡功能，8位数据格式 |
| M104BSNx-5017 | UART主动输出卡号模块，ISO14443-A/Mifare，自动寻卡功能，8位数据格式 |
| M104WSx-5017 | 韦根26/韦根34主动输出卡号模块 |
| M104DFSNx-5017 | UART主动输出卡号模块，ISO14443-A / Mifare/二代证，自动寻卡功能，8位数据格式 |

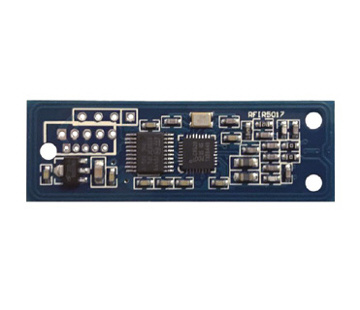

>>产品描述
- 采用NXP高度集成读写卡芯片射频基站
- 符合ISO14443 TYPE A标准/Mifare标准/ISO7816
- 支持Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight,Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡(请根据自己需求选对应型号)
- 用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作
- 天线一体
- 超小尺寸:采用天线一体尺寸50X17mm
- 可提供C51函数例程,安卓及windows操作系统下的例程函数库供二次开发
- 通讯协议：UART/韦根可选，适合于嵌入式系统开发
- 自带看门狗
- 完备的测试，开发板：配以KF904可立即应用51核等通用单片机进行模块软件开发
- 基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路，也因此，在此硬件版本上，出现上上述n多个系列版本
- 广泛应用于非接触智能水、电、气三表、交通一卡通读写器，充电桩，医疗，桌面发卡器，门禁考勤读写卡器，汽车电子感应锁配套，办公商场/洗浴中心储物箱的安全控制，各种防伪系统及生产过程控制
>>配套天线（天线分体时可选）
| 型号 | 外形尺寸 | 读卡距离（与卡片有关> |
| T182 | 32.5X17.5mm | 20~30mm |
|
T186 | 直径31mm | 20~30mm |
| T101 | 65X59mm | 50~70mm |
| T102 | 41X42mm | 30~40mm |
| T105 | 128X142mm | 80~100mm |
| T107 | 192X155mm | 90~120mm |
| T120 | 63X35mm | 30~40mm |
>>主要技术指标
- 读写距离:40~60mm（采用标准M1卡测试）
- 电源：DC3.3V/DC5V
- 标准小功率模块：读卡平均电流：3.3V/35 mA（采用大功率模块：读卡平均电流3.3V/90mA）
- 工作温度：-10℃～+70℃
- 超小尺寸:采用天线一体尺寸50X17mm
- 输出接口针间距2.0mm和2.54mm
>>型号间主要区别
| 型号 | 主要区别 | 支持卡片类型 |
| M104BPCSx-9025系列 | 常规指令模块，被动操作 | 无自动寻卡功能，8位数据格式 |
| M104BPCS-9025 | DC3.3V 小功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104BPCSV5-9025 | DC5V 小功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104BPCSB-9025 | DC3.3V 大功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104BPCSV5B-9025 | DC5V 大功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104GPCSx-9025系列 | 精简指令模块，被动操作 | 有自动寻卡功能，8位数据格式 |
| M104GPCS-9025 | DC3.3V 小功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104GPCSV5-9025 | DC5V 小功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104GPCSV5-9025 | DC3.3V 大功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104GPCSV5B-9025 | DC5V 大功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104Bx-9025系列 | 精简指令模块，被动操作 | 有自动寻卡功能，9位数据格式 |
| M104B-9025 | DC3.3V 小功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104BV5-9025 | DC5V 小功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104BB-9025 | DC3.3V 大功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104BV5B-9025 | DC5V 大功率 | Mifare S50,S70,FM11RF08及其兼容卡 |
| M104FPCSx-9025系列 | 常规指令模块，被动操作 | 无自动寻卡功能，8位数据格式 |
| M104FPCS-9025 | DC3.3V 小功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,DesifreEV1, ISO14443-4 T=CL CPU卡，二代证读UID及其兼容卡 |
| M104FPCSV5-9025 | DC5V 小功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,DesifreEV1, ISO14443-4 T=CL CPU卡，二代证读UID及其兼容卡 |
| M104FPCSB-9025 | DC3.3V 大功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,DesifreEV1, ISO14443-4 T=CL CPU卡，二代证读UID及其兼容卡 |
| M104FPCSV5B-9025 | DC5V 大功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,DesifreEV1, ISO14443-4 T=CL CPU卡，二代证读UID及其兼容卡 |
| M104BSNx-9025系列 | 主动操作 | 主动输出UID卡号，UART接口，8位数据格式 |
| M104BSNL-9600-9025 | DC3.3V 小功率 波特率9600 | 串口输出，满足ISO14443-A标准/Mifare标准的卡及其兼容卡 |
| M104BSNLB-9600-9025 | DC3.3V 大功率 波特率9600 | 串口输出，满足ISO14443-A标准/Mifare标准的卡及其兼容卡 |
| M104BSNL-19200-9025 | DC3.3V 小功率 波特率19200 | 串口输出，满足ISO14443-A标准/Mifare标准的卡及其兼容卡 |
| M104BSNLB-19200-9025 | DC3.3V 大功率 波特率19200 | 串口输出，满足ISO14443-A标准/Mifare标准的卡及其兼容卡 |
| M104BSN-9600-9025 | DC5V 小功率 波特率9600 | 串口输出，满足ISO14443-A标准/Mifare标准的卡及其兼容卡 |
| M104BSNB-9600-9025 | DC5V 大功率 波特率9600 | 串口输出，满足ISO14443-A标准/Mifare标准的卡及其兼容卡 |
| M104BSN-19200-9025 | DC5V 小功率 波特率19200 | 串口输出，满足ISO14443-A标准/Mifare标准的卡及其兼容卡 |
| M104BSNB-19200-9025 | DC5V 大功率 波特率19200 | 串口输出，满足ISO14443-A标准/Mifare标准的卡及其兼容卡 |
| M104WSx-9025系列 | 主动操作 | 主动输出UID卡号，韦根26/韦根34接口 |
| M104WS-9025 | DC3.3V 小功率 | 韦根26/韦根34输出，满足ISO14443-A标准/Mifare标准的卡及其兼容卡 |
| M104WSB-9025 | DC3.3V 大功率 | 韦根26/韦根34输出，满足ISO14443-A标准/Mifare标准的卡及其兼容卡 |
| M104WSV5-9025 | DC5V 小功率 | 韦根26/韦根34输出，满足ISO14443-A标准/Mifare标准的卡及其兼容卡 |
| M104WSV5B-9025 | DC5V 大功率 | 韦根26/韦根34输出，满足ISO14443-A标准/Mifare标准的卡及其兼容卡 |
| M104DFSNx-9025系列 | 主动操作 | 主动输出UID卡号，UART接口， 8位数据格式 |
| M104DFSNL-19200-9025 | DC3.3V 小功率 | 串口输出，满足ISO14443-A标准/Mifare标准/二代证的卡及其兼容卡 |
| M104DFSNLB-19200-9025 | DC3.3V 大功率 | 串口输出，满足ISO14443-A标准/Mifare标准/二代证的卡及其兼容卡 |
| M104DFSN-19200-9025 | DC5V 小功率 | 串口输出，满足ISO14443-A标准/Mifare标准/二代证的卡及其兼容卡 |
| M104DFSNB-19200-9025 | DC5V 大功率 | 串口输出，满足ISO14443-A标准/Mifare标准/二代证的卡及其兼容卡 |
| 基于模块硬件，功能可以按您需求定制 | ||
