型号简要区别

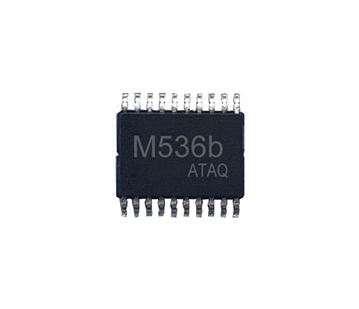

M536b
IIC接口 支持6个卡片
M536bs
IIC接口 支持4个卡片

>>产品描述

  • 支持ISO7816标准
  • 最多可同时操作6个SAM卡(PSAM或ESAM卡)
  • 该ASIC芯片支持9600,38400,最高115200 SAM卡
  • 支持T=0,T=1协议
  • 封装形式为TSSOP20
  • 用户不必关心SAM卡的复杂控制方法,只需通过简单的命令集可以实现对卡的完全操作
  • 可提供C51函数例程,安卓及windows操作系统下的例程函数库供二次开发

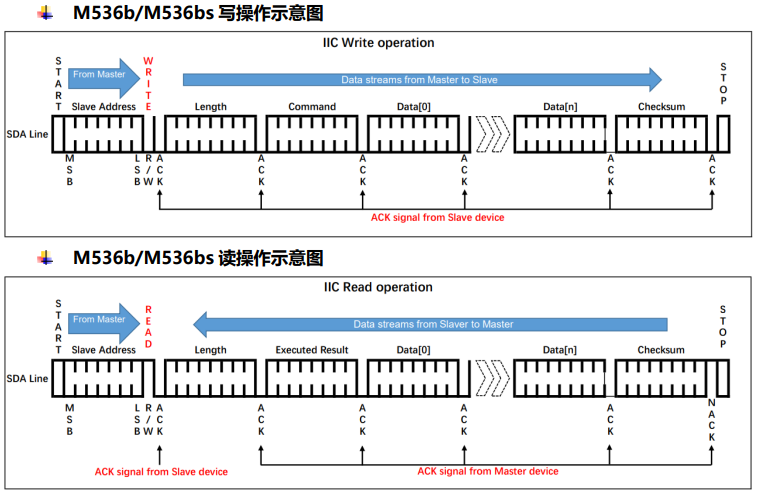

  • 通讯协议:IIC/UART可选,适合于嵌入式系统开发
  • 自带看门狗
  • 完备的测试工具:BZ536可适用于前期的开发,测试
  • 广泛应用于非接触智能水、电、气三表、交通一卡通读写器,充电桩,桌面发卡器,门禁考勤读写卡器,汽车电子感应锁配套,办公商场/洗浴中心储物箱的安全控制,各种防伪系统及生产过程控制等的密钥认证

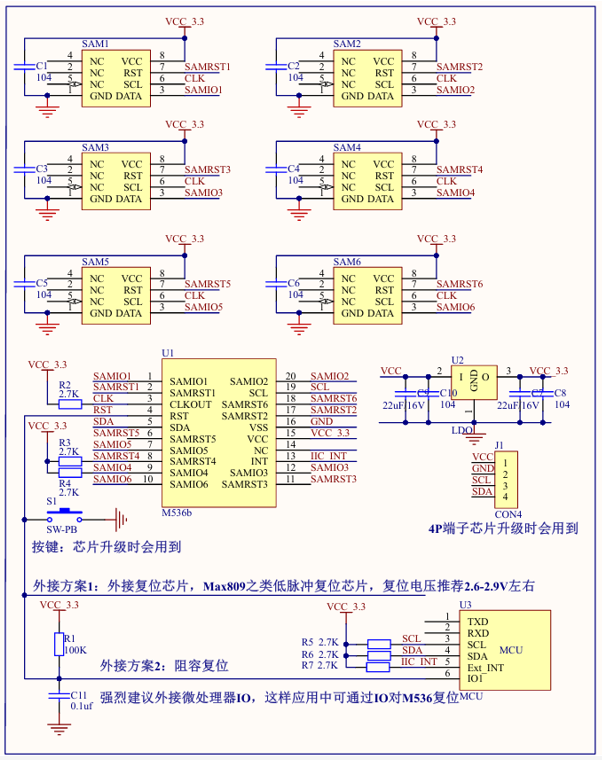

>>功能描述

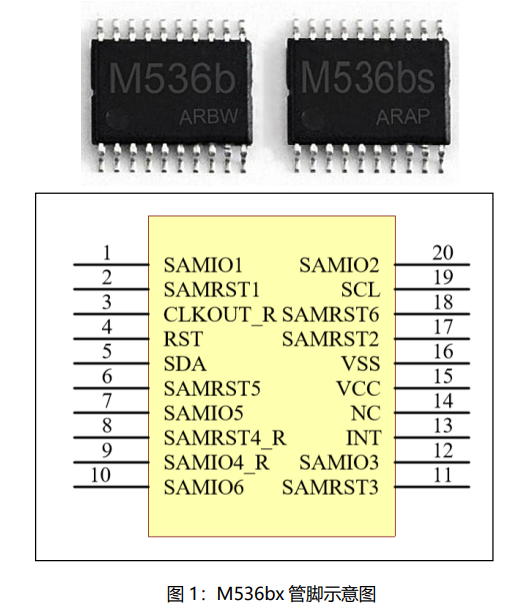

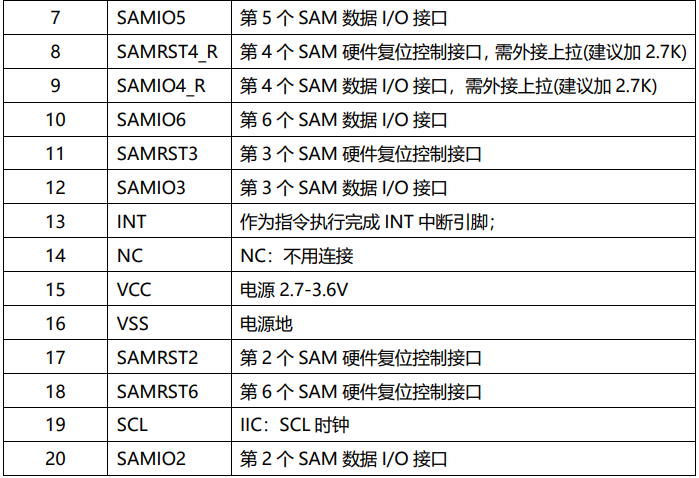

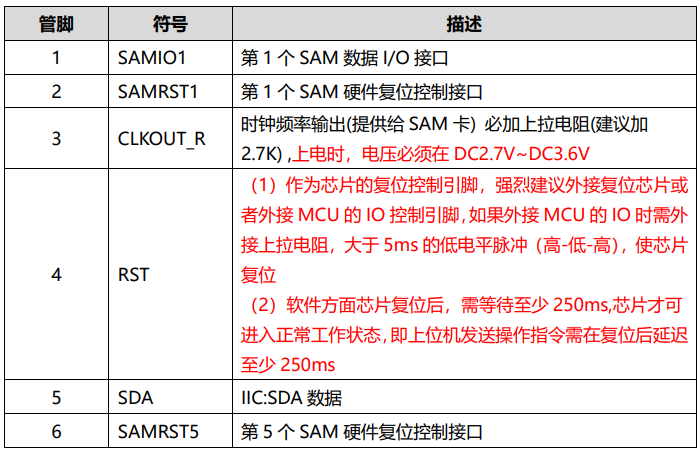

芯片外观及管脚定义






>>主要技术指标

  • 最多可同时操作6个SAM卡
  • 电源:DC3.3V
  • 读卡平均电流:10mA
  • 工作温度:-25℃~+85℃
  • 封装:TSSOP20

>>型号间主要区别

型号主要区别支持卡片类型
M536b
IIC接口 支持6个SAM卡
SAM9600,SAM38400,SAM115200, ISO7816-4 CPU卡
T=0/T=1卡片

M536bs
IIC接口 支持4个SAM卡
SAM9600,SAM38400,SAM115200, ISO7816-4 CPU卡
T=0/T=1卡片

>>相关资料下载
