型号简要区别
RW210SAx系列

RW210SAA
RS232接口 ISO14443A+125K
RW210SAB
RS485接口 ISO14443A+125K
RW210SAC

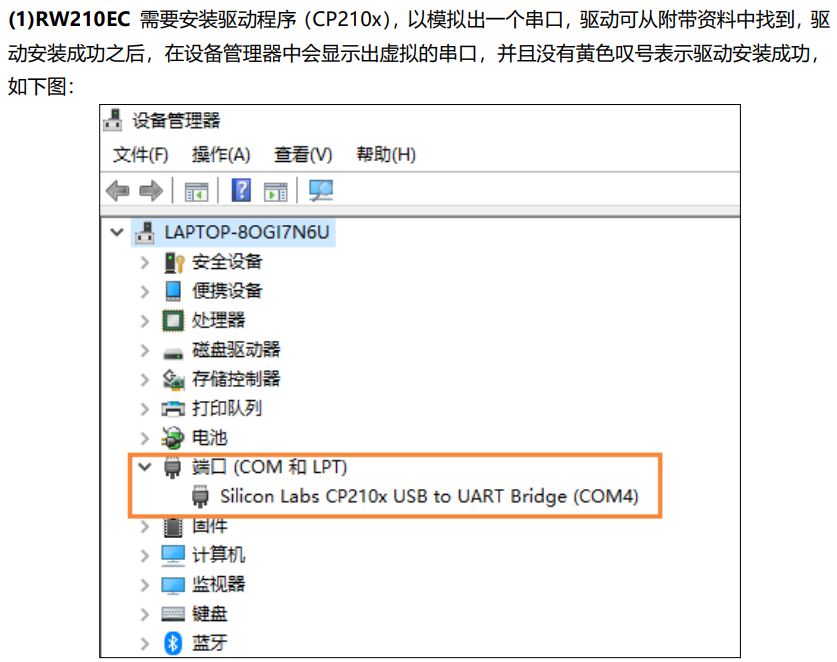

USB虚拟串口CP2102 ISO14443A+125K
RW210SACN

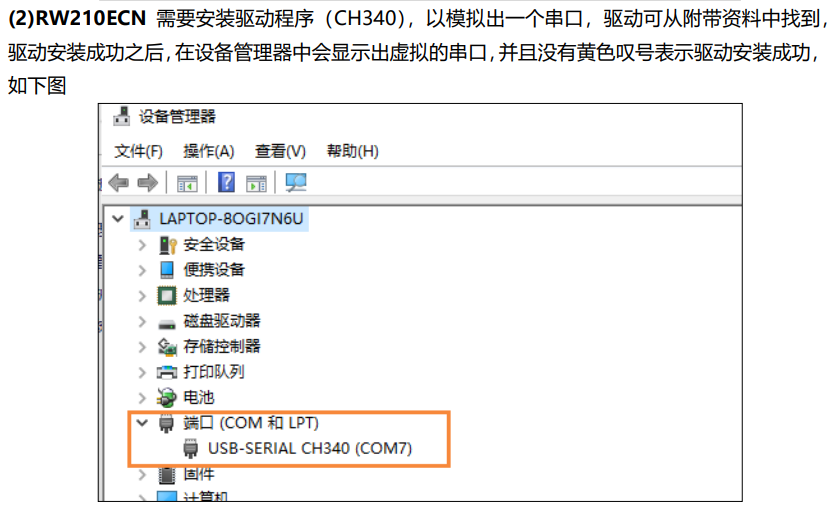

USB虚拟串口CH340 ISO14443A+125K
RW210SAH

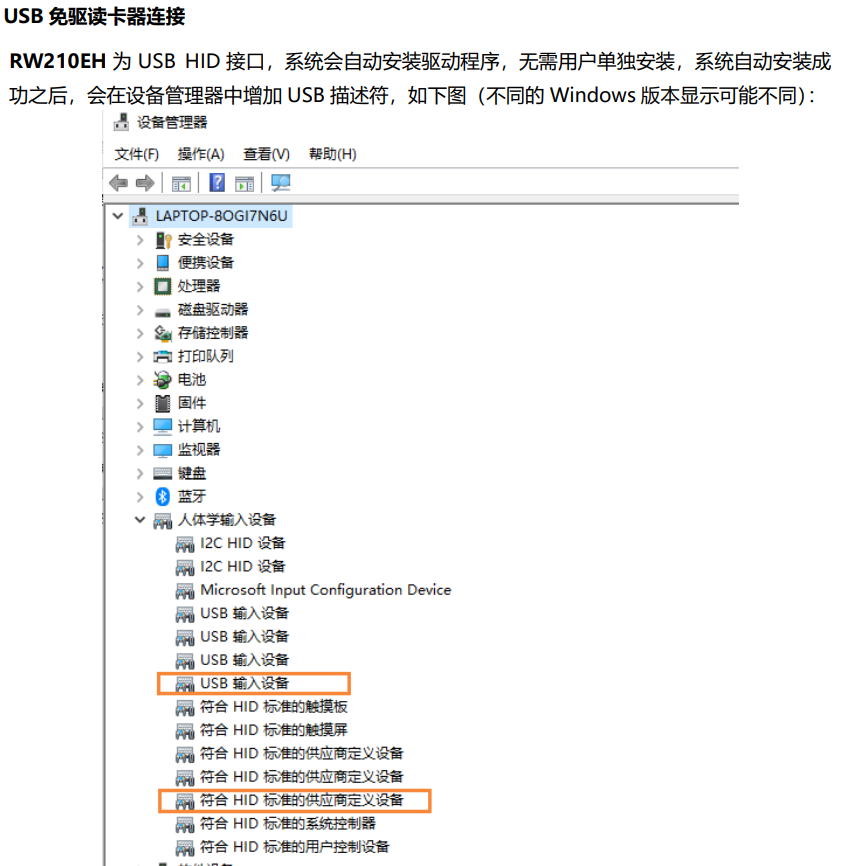

USB免驱 ISO14443A+125K
RW210SCx系列

RW210SCA
RS232接口 ISO14443A+SAM+125K
RW210SCB
RS485接口 ISO14443A+SAM+125K
RW210SCC
USB虚拟串口CP2102 ISO14443A+SAM+125K
RW210SCCN
USB虚拟串口CH340 ISO14443A+SAM+125K
RW210SCH
USB免驱 ISO14443A+SAM+125K

>>产品描述

  • 全新一代读卡器,内嵌32位ARM处理器
  • 壳体外观也更美观
  • 采用NXP高度集成读写卡芯片射频基站,性能更优,更稳定
  • 符合ISO14443 TYPE A / MIFARE 标准/125K/ISO7816
  • 可支持IC卡(与型号有关):
  •               ISO14443A: Mifare 1K/4K,FM11RF08,Ultralight, Ntag203, Nta213, Ntag215, Ntag216, 符合 T=CL 协议的CPU
  •                                   卡(ISO14443A),FM1208, Desfire EV1/EV2 D21, D41, D81,etc
  •               I25K:            EM4001,EM4100,TK4001,TK4100
  •               及其兼容卡片
  • 可选装2个PSAM卡座或者2个SOP8 SAM芯片或者2个DIP8 SAM卡芯片
  • 内嵌蜂鸣器,指示灯
  • 自带看门狗,防止死机
  • 用户不必关心射频基站的复杂控制方法,只需通过简单的命令集可以实现对卡的完全操作
  • 上电默认自动寻卡,有卡靠近,绿色指示灯点亮,但是不会主动输出卡号,如有此需求,请联系圆志索取新的固件版本
  • 为了便于开发者的应用,我们提供了安卓, linux, java, javascript, VC, VB, C++ Builder, DELPHI, Power Builder, C#, VB.NET, CVI的例子程序,开发者可以通过例子程序快速地开展开发工作
  • 随机提供PC-DEMO软件,进一步方便用户对读写器进行进一步开发与测试
  • 读写卡器典型读写距离30-90mm,与卡片类型有关

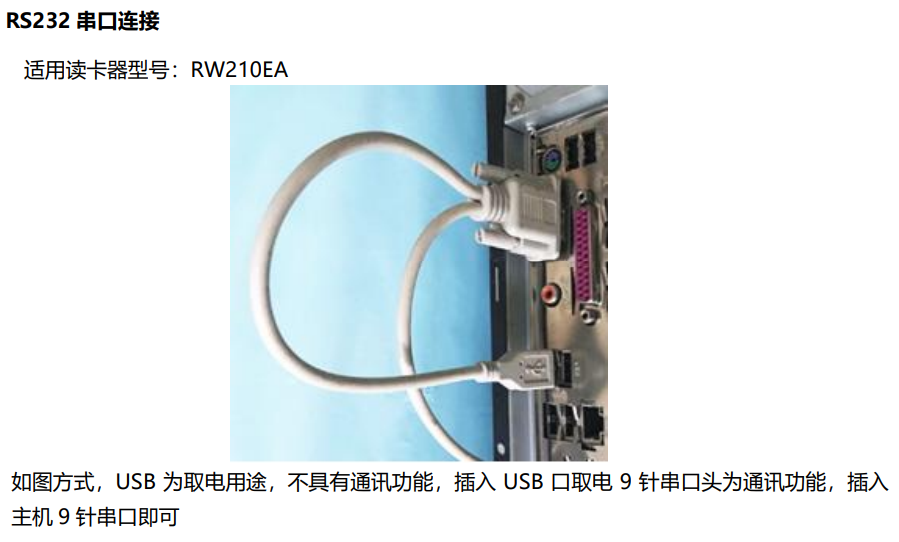

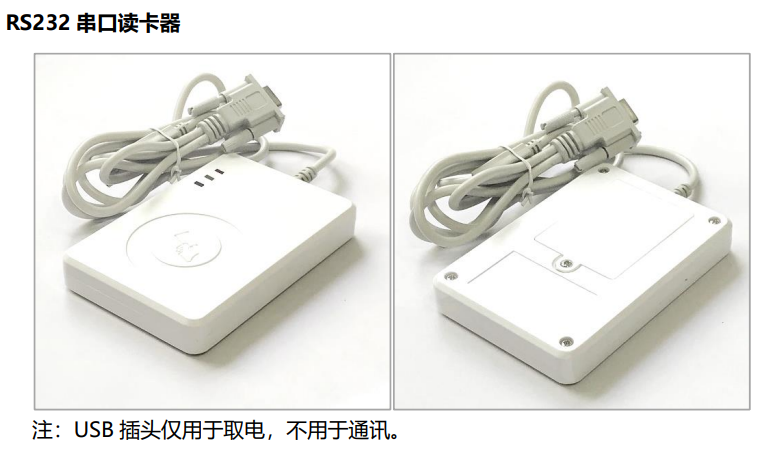

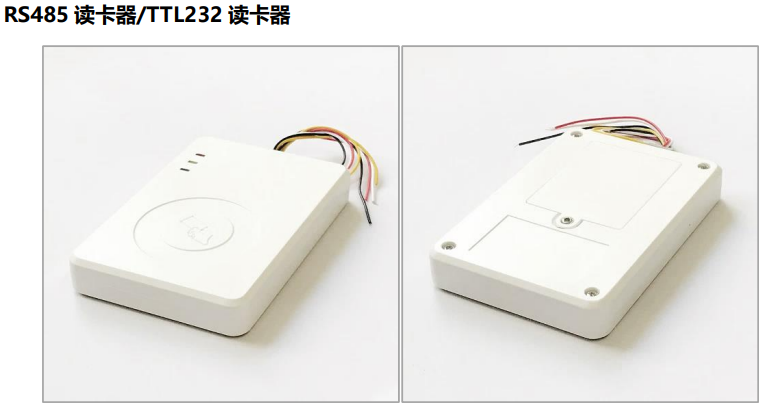

  • 读写卡器RS232/RS485/USB接口可选
  • 波特率可选:115200,57600,38400,19200,9600
  • 尺寸125mm*85mm*20mm
  • 基于读卡器的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变硬件
  • 丰富、完善的接口函数,可方便地应用于交通一卡通读写器,桌面发卡器,门禁考勤读写卡器、汽车电子感应锁配套等智能卡管理应用系统

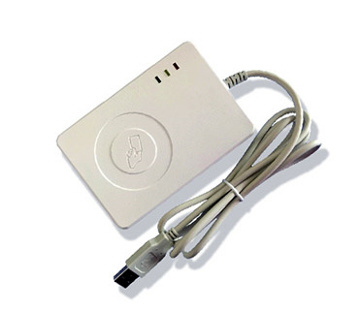

>>读卡器描述











>>主要技术指标

  • 读写距离:30~90mm
  • 电源:DC5V
  • 读卡平均电流:5V/100 mA
  • 工作温度:-10℃~+70℃

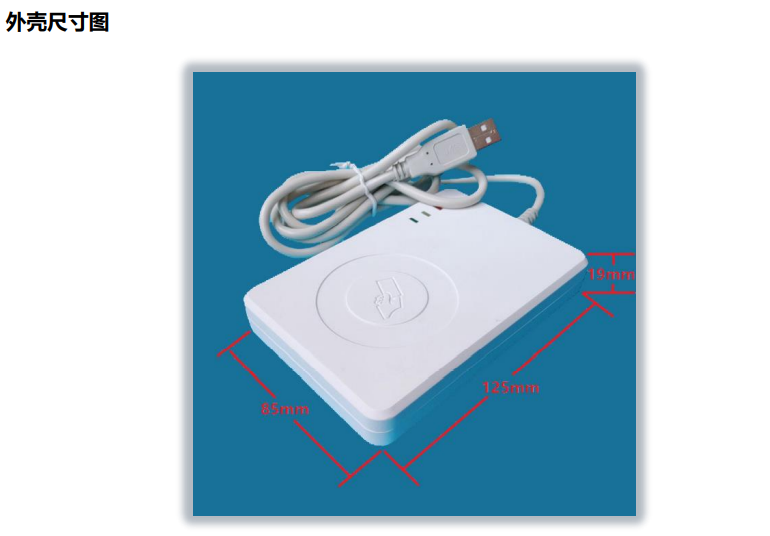

  • 尺寸125mm*85mm*20mm

>>型号间主要区别

型号主要区别支持卡片类型
RW210SAx系列
支持ISO14443A
RW210SAA
RS232接口 ISO14443A+125KEM4001,EM4100,TK4001,TK4100,Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216及其兼容卡
RW210SAB
RS485接口 ISO14443A+125K
EM4001,EM4100,TK4001,TK4100,Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216及其兼容卡
RW210SAC
USB虚拟串口CP2102 ISO14443A+125K
EM4001,EM4100,TK4001,TK4100,Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216及其兼容卡
RW210SACN
USB虚拟串口CH340 ISO14443A+125K
EM4001,EM4100,TK4001,TK4100,Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216及其兼容卡
RW210SAHUSB免驱 ISO14443A+125K
EM4001,EM4100,TK4001,TK4100,Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216及其兼容卡
RW210SCx系列
支持ISO14443A+ISO7816

RW210SCA
RS232接口 ISO14443A+ISO7816+125K
EM4001,EM4100,TK4001,TK4100,Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216及其兼容卡
RW210SCB
RS485接口 ISO14443A+ISO7816+125K
EM4001,EM4100,TK4001,TK4100,Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216, SAM9600, SAM38400及其兼容卡
RW210SCC
USB虚拟串口CP2102 ISO14443A+ISO7816+125K
EM4001,EM4100,TK4001,TK4100,Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216,SAM9600, SAM38400及其兼容卡
RW210SCCN
USB虚拟串口CH340 ISO14443A+ISO7816+125K
EM4001,EM4100,TK4001,TK4100,Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216,SAM9600, SAM38400及其兼容卡
RW210SCH
USB免驱 ISO14443A+ISO7816+125K
EM4001,EM4100,TK4001,TK4100,Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216,SAM9600, SAM38400及其兼容卡
