型号简要区别
RW210Ax-ZHN系列

RW210AA-ZHN
DC5V RS232接口 ISO14443A
适合PLC自由口通讯
RW210AB-ZHN
DC5V RS485接口 ISO14443A
适合PLC自由口通讯

RW210AA-ZHN-24V
DC7~28V RS232接口 ISO14443A
适合PLC自由口通讯

RW210AB-ZHN-24V
DC7~28V RS485接口 ISO14443A
适合PLC自由口通讯

RW210Ex-ZHN系列

RW210EA-ZHN
DC5V RS232接口 ISO14443A+ISO14443B+ISO15693 +ISO7816+Felica
适合PLC自由口通讯
RW210EB-ZHN
DC5V RS485接口 ISO14443A+ISO14443B+ISO15693 +ISO7816+Felica
适合PLC自由口通讯

RW210EA-ZHN-24V
DC7~28V RS232接口 ISO14443A+ISO14443B+ISO15693 +ISO7816+Felica
适合PLC自由口通讯
RW210EB-ZHN-24V
DC7~28V RS485接口 ISO14443A+ISO14443B+ISO15693 +ISO7816+Felica
适合PLC自由口通讯

>>产品描述

  • 全新一代读卡器,内嵌32位ARM处理器
  • 壳体外观也更美观
  • 协议采用定长通讯,适用于PLC的自由口操作,16进制数据通讯,累加和校验
  • 采用NXP高度集成读写卡芯片射频基站,性能更优,更稳定
  • 符合ISO14443 TYPE A / MIFARE 标准/TYPE B/ISO15693/ISO7816
  • 可支持IC卡(与型号有关):
  •               ISO14443A: Mifare 1K/4K,FM11RF08,Ultralight, Ntag203, Nta213, Ntag215, Ntag216, 符合 T=CL 协议的CPU
  •                                   卡(ISO14443A),FM1208, Desfire EV1/EV2 D21, D41, D81,etc
  •               ISO14443B: T=CL CPU卡,二代证,SRXI4K
  •               ISO15693:NXP I Code,TI HF Tagit, 富士通MB89R118
  •               ISO7816: SAM9600,SAM38400,SAM115200
  •               Felica
  •               及其兼容卡片
  • 可选装2个PSAM卡座或者2个SOP8 SAM芯片或者2个DIP8 SAM卡芯片
  • 内嵌蜂鸣器,指示灯
  • 自带看门狗,防止死机
  • 用户不必关心射频基站的复杂控制方法,只需通过简单的命令集可以实现对卡的完全操作
  • 上电默认自动寻卡,有卡靠近,绿色指示灯点亮,但是不会主动输出卡号,如有此需求,请联系圆志索取新的固件版本
  • 随机提供DEMO软件,进一步方便用户对读写器进行进一步开发与测试
  • 读写卡器典型读写距离30-110mm,与卡片类型有关
  • 读写卡器RS232/RS485接口可选
  • 波特率可选:默认波特率19200,可自行配置为115200,57600,38400,19200,9600,掉电保存
  • 读卡器供电:DC5V或者DC7~28V可选
  • 尺寸125mm*85mm*20mm
  • 基于读卡器的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变硬件
  • 丰富、完善的接口函数,可方便地应用于交通一卡通读写器,桌面发卡器,门禁考勤读写卡器、汽车电子感应锁配套等智能卡管理应用系统

>>功能描述

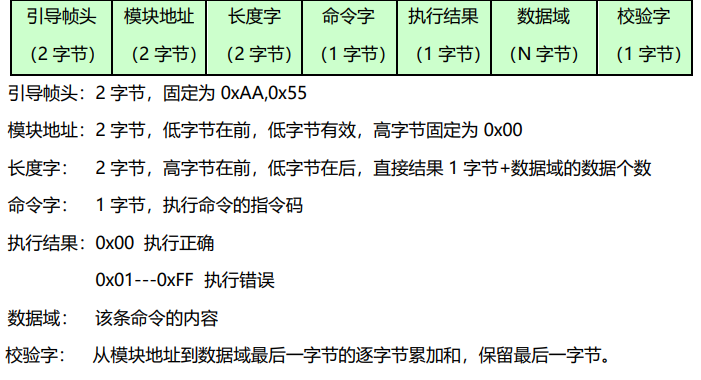

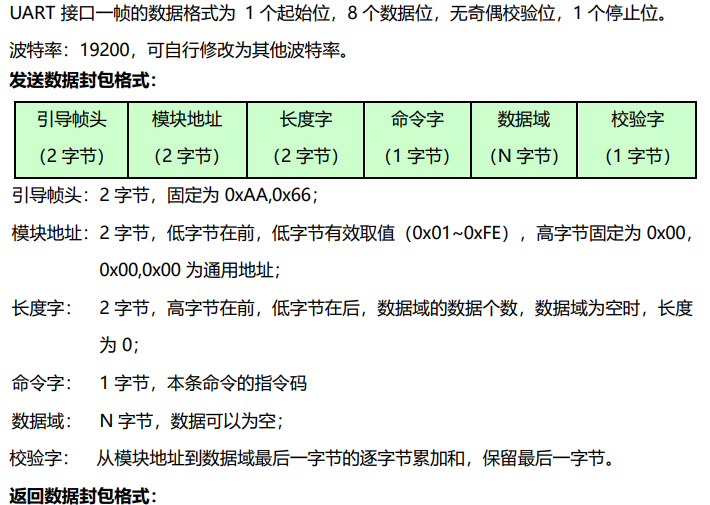

定长协议定义


注:发送数据包内容和接收数据包内容均为16进制数据。

发送接收举例

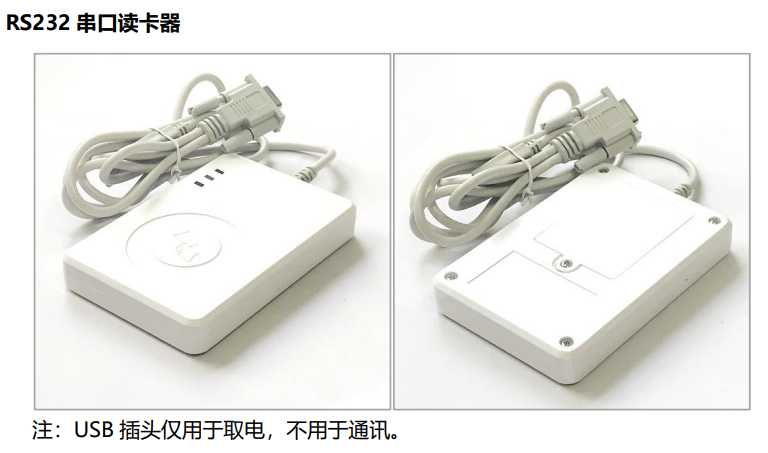

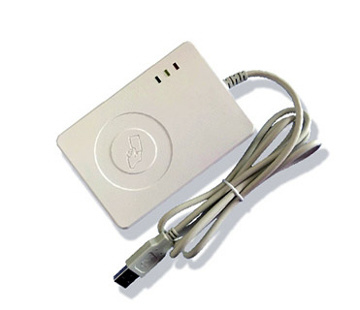

DC5V RS232接口外观

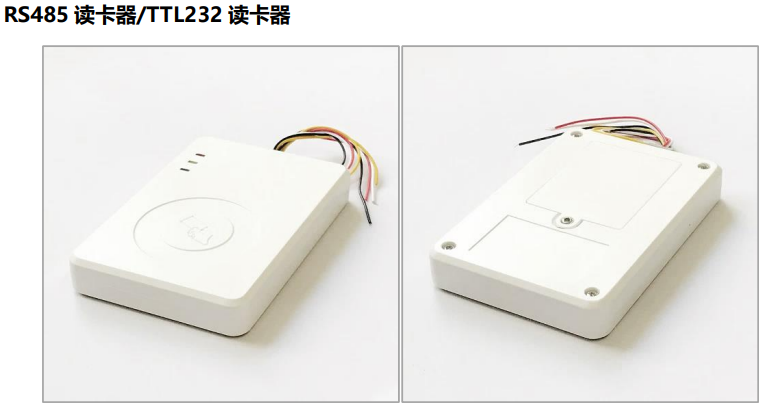

DC5V/DC7~28V RS232/RS485接口外观


>>主要技术指标

  • 读写距离:30~110mm 与卡片类型,卡片尺寸大小有关
  • 电源:DC5V或者DC7~28V可选
  • 读卡平均电流:120 mA,峰值电路约300mA
  • 工作温度:-20℃~+70℃
  • 尺寸125mm*85mm*20mm

>>型号间主要区别

型号主要区别支持卡片类型
RW210Ax-ZHN系列
支持ISO14443A
RW210AA-ZHN
DC5V RS232接口 ISO14443A
适合PLC自由口通讯
Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216及其兼容卡
RW210AB-ZHN
DC5V RS485接口 ISO14443A
适合PLC自由口通讯
Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216及其兼容卡
RW210AA-ZHN-24V
DC7~28V RS232接口 ISO14443A
适合PLC自由口通讯

Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216及其兼容卡
RW210AB-ZHN-24V
DC7~28V RS485接口 ISO14443A
适合PLC自由口通讯
Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216及其兼容卡
RW210Ex-ZHN系列
支持ISO14443A+ISO14443B+ISO15693 +ISO7816+Felica

RW210EA-ZHN
DC5V RS232接口 ISO14443A+ISO14443B+ISO15693 +ISO7816+Felica
适合PLC自由口通讯

ISO14443A: Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216,T=CL CPU卡
ISO14443B: T=CL CPU卡
ISO15693: NXP I Code, TI HF Tagit, 富士通MB89R118
ISO7816: SAM9600,SAM38400,SAM115200
Felica
及其兼容卡

RW210EB-ZHN
DC5V RS485接口 ISO14443A+ISO14443B+ISO15693 +ISO7816+Felica
适合PLC自由口通讯

ISO14443A: Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216,T=CL CPU卡
ISO14443B: T=CL CPU卡 ISO15693: NXP I Code, TI HF Tagit, 富士通MB89R118
ISO7816: SAM9600,SAM38400,SAM115200
Felica
及其兼容卡

RW210EA-ZHN-24V
DC7~28V RS232接口 ISO14443A+ISO14443B+ISO15693 +ISO7816+Felica
适合PLC自由口通讯

ISO14443A: Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216,T=CL CPU卡
ISO14443B: T=CL CPU卡 ISO15693: NXP I Code, TI HF Tagit, 富士通MB89R118
ISO7816: SAM9600,SAM38400,SAM115200
Felica
及其兼容卡

RW210EB-ZHN-24V
DC7~28V RS485接口 ISO14443A+ISO14443B+ISO15693 +ISO7816+Felica
适合PLC自由口通讯

ISO14443A: Mifare S50,S70,FM11RF08,FM1204,FM1208, DesfireEV1 D21,D41,D81,Ultralight,Ntag203,213, 215,216,T=CL CPU卡
ISO14443B: T=CL CPU卡 ISO15693: NXP I Code, TI HF Tagit, 富士通MB89R118
ISO7816: SAM9600,SAM38400,SAM115200
Felica
及其兼容卡
